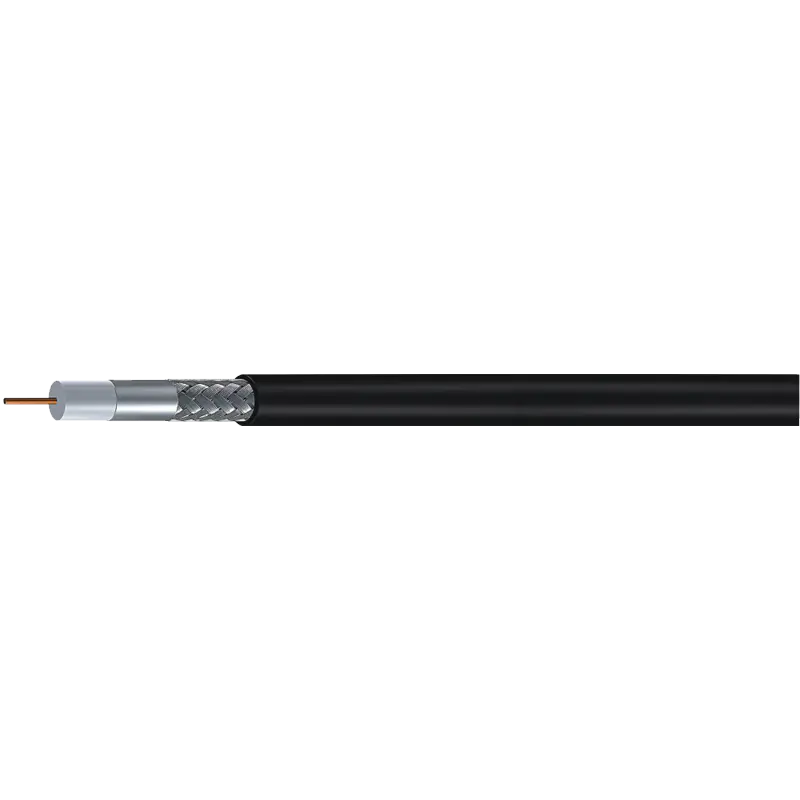

Physikalische Konstruktion und Abmessungen
| NEIN. | Artikel | Material | Anmerkungen |
| ❶ | Mittelleiter | Kupferbeschichteter Stahl oder massives Kupfer | 0,81 mm ± 1 % |
| ❷ | Dielektrikum | Gasinjizierter PE-Schaum | 3,66 mm nominal |
| ❸ | 1 st Schild | Aluminiumlaminiertes Klebeband | 3,86 ± 0,13 mm, 18 % bis 35 % Überlappung |
| ❹ | 2 nd Schild | Aluminiumgeflechtdraht | 60–95 % Abdeckung |
| ❺ | 3 rd Schild | Aluminiumlaminiertes Klebeband | 18 %–35 % Überlappung |
| ❻ | 4 Th Schild | Aluminiumgeflechtdraht | 60–95 % Abdeckung |
| ❼ | Jacke | PVC oder PE | 6,73 ± 0,2 mm |
Mechanische und Umwelteigenschaften
| Mindestbruchfestigkeit des Mittelleiters | 41,3 kgf/21,5 kgf | |
| Mittelleiterverbindung zum Dielektrikum≥ | 2,3 kg | |
| Längsschrumpfung des Mantels≤ | 5 % | |
| Betriebstemperatur (PVC) | -40°C~80°C | |
| Betriebstemperatur (PE) | -55°C~85°C | |
Elektrische Eigenschaften
| Maximaler Gleichstromwiderstand des Mittelleiters bei 20 °C | 49,20/10,20 Ω/kft |
| Maximaler DC-Schleifenwiderstand bei 20 °C | 56,10/17,10 Ω/kft |
| Minimale Ausbreitungsgeschwindigkeit | 82 % |
| Kapazität | 54 ± 3 pF/m |
| Impedanz | 75 ± 3 Ω |
| Struktureller Rückflussverlust |
|
| 5-1000 MHz≥ | 20 dB |
| 1000-3000 MHz≥ | 15 dB |
| Screening-Dämpfung |
|
| 30-1000 MHz≥ | 110 dB |
| 1000-2000 MHz≥ | 100 dB |
| 2000-3000 MHz≥ | 90 dB |
Dämpfung bei 20°C
| Frequenz (MHz) | Maximalwert (dB/100 m) |
| 5 | 2.82 |
| 55 | 6.73 |
| 211 | 12.47 |
| 250 | 13.45 |
| 270 | 13.85 |
| 300 | 14.60 |
| 330 | 15.29 |
| 350 | 15.75 |
| 400 | 16.73 |
| 450 | 17.72 |
| 500 | 18.70 |
| 550 | 19.52 |
| 600 | 20.34 |
| 750 | 22.87 |
| 870 | 24.85 |
| 1000 | 26.64 |
| 1300 | 30.60 |
| 1450 | 32.80 |
| 1750 | 35.80 |
| 2150 | 39.70 |
| 2600 | 42.81 |
| 2832 | 44.48 |
| 3000 | 46.90 |
Unsere Produkte verfügen über UL-, ETL-, JIS-, CE-, CPR-, RoHS- und REACH-Zertifizierung
