LMR ist die neuere Generation von HF-Koaxialkabeln. Sie bieten größere Flexibilität, einfache Installation und geringere Kosten. Sie werden als Übertragungsleitungen für Antennen von Raketen, Flugzeugen, Satelliten und für die Kommunikation verwendet. LMR200 ist ein flexibles, verlustarmes Kommunikationskoax für den Außenbereich. Es eignet sich hervorragend für kurze Antennenzuführungsstrecken. Dieses Kabel verfügt außerdem über einen niedrigen PIM-Wert.

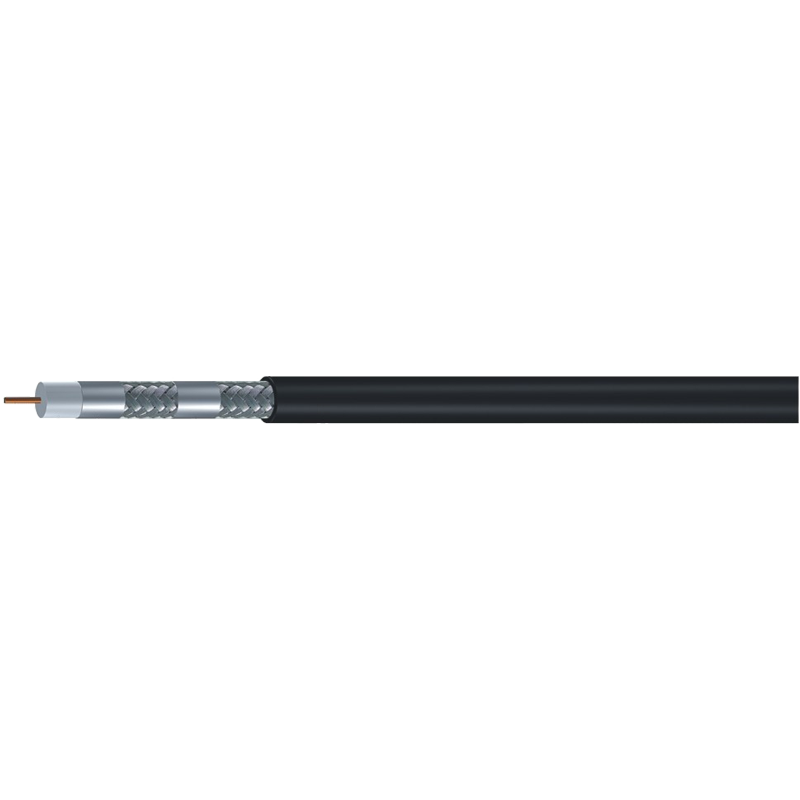

Physikalische Konstruktion und Abmessungen
| NEIN. | Artikel | Material | Anmerkungen |
| ❶ | Mittelleiter | Massives Kupfer oder kupferkaschiertes Aluminium | 1,12 mm ± 1 % |
| ❷ | Dielektrikum | Gasinjizierter PE-Schaum | 2,95 mm nominal |
| ❸ | 1 st Schild | Aluminiumfolie | 18 %–35 % Überlappung |
| ❹ | 2 nd Schild | Verzinnter Kupfergeflechtdraht | 90–95 % Abdeckung |
| ❺ | Jacke | PVC oder PE | 4,95 ± 0,15 mm |
Mechanische und Umwelteigenschaften
| Biegeradius: Installation | 12,7 mm | |
| Biegeradius: Wiederholt | 50,8 mm | |
| Zugfestigkeit | 48kg | |
| Betriebstemperatur (PVC) | -40°C~80°C | |
| Betriebstemperatur (PE) | -55°C~85°C | |
Elektrische Eigenschaften
| Maximaler Gleichstromwiderstand des Mittelleiters bei 20 °C | 17,6 Ω/km |
| Maximaler Gleichstromwiderstand des Außenleiters bei 20 °C | 16,1 Ω/km |
| Nominale Ausbreitungsgeschwindigkeit | 83 % |
| Nennkapazität | 80,3 pF/m |
| Impedanz | 50 ± 2 Ω |
| Abschirmwirkung | >90dB |
Dämpfung bei 20°C
| Frequenz (MHz) | Maximalwert (dB/100 m) |
| 30 | 5.8 |
| 50 | 7.5 |
| 150 | 13.1 |
| 220 | 15.9 |
| 450 | 22.8 |
| 900 | 32.6 |
| 1500 | 42.4 |
| 1800 | 46.6 |
| 2000 | 49.3 |
| 2500 | 55.4 |
| 5800 | 86.5 |
| 8000 | 102.8 |
Unsere Produkte verfügen über UL-, ETL-, JIS-, CE-, CPR-, RoHS- und REACH-Zertifizierung
